Előre ívelt centrifugális rajongók

Az előre ívelt ventilátorok, más néven mókus ketrec rajongók, egyfajta centrifugális ventilátor, amelyet általában használnak a különféle alkalmazásokban. Az előre ívelt ventilátorok ívelt pengék kialakítással rendelkeznek, ahol a pengék görbe a ventilátor forgatásának irányába görbülnek. Ez a kialakítás egy - paddlewheel -t hoz létre, hasonlóan a mókus ketrechez, tehát a név. A pengéket általában egy hubra szerelik, és a ventilátor szerelvényét kör alakú vagy téglalap alakú burkolatban helyezik el.

Modellszám: LWFE sorozat EC előremenő centrifugális ventilátor - BLEC MOTOR TÍPUS

Körjáró méret:108 mm, 120 mm, 133 mm, 140 mm, 160 mm, 180 mm

Motor típusa:Kefe nélküli EC (BLEC) külső rotormotor

Tanúsítvány:CE, UL, ROHS, CCC, ETL stb.

product-957-538

Jellemzők:

- Energiatakarékosság TP 30%=Csökkentő működési költségek

- megnövekedett hűtőszekrény (a teljesítmény együttes)

- A légáram egyszerű adaptációja

- szignifikánsan csökkentett zaj;

- Hosszú és karbantartási ingyenes szolgáltatási élettartam

- Nincs kopás, kevesebb szűrés szükséges

Modell	Motor átmérője	Névleges Feszültség	Frekvencia	Névleges Hatalom	Névleges Jelenlegi	Sebesség	Légáramlás	Levegő Nyomás	Zaj	Görbe
Modell	mm	V	HZ	W	A	FORDULAT	m³/h	PA	DBA	Görbe
LWFE3G108-072NS-01	72	230	50/60	82	0.65	3340	329.6	329.6	57	/
LWFE3G120-072NS-01	72	230	50/60	90	0.67	3230	350.2	412	67	/
LWFE3G133-072NS-01	72	230	50/60	85	0.67	2290	432.6	288.4	63	/
LWFE3G140-072NS-01	72	230	50/60	70	0.58	1910	484.1	216.3	72	/
LWFE3G140-072NS-02	72	230	50/60	115	0.85	2060	494.4	844.6	74	/
LWFE3G160-072NS-01	72	230	50/60	115	0.85	1800	638.6	906.4	64	/
LWFE3G160-072NS-02	72	230	50/60	155	1.1	3050	648.9	988.8	68	/
LWFE3G160-092NS-03	92	230	50/60	230	1.65	3300	803.4	927	75	/

Modellszám: LWFA sorozat AC FORRED ívelt centrifugális ventilátor

Körjáró méret:120 mm - 500 mm (átmérő)

Motor típusa:AC külső forgórészmotor

Tanúsítvány:CE, UL, ROHS, CCC, ETL stb.

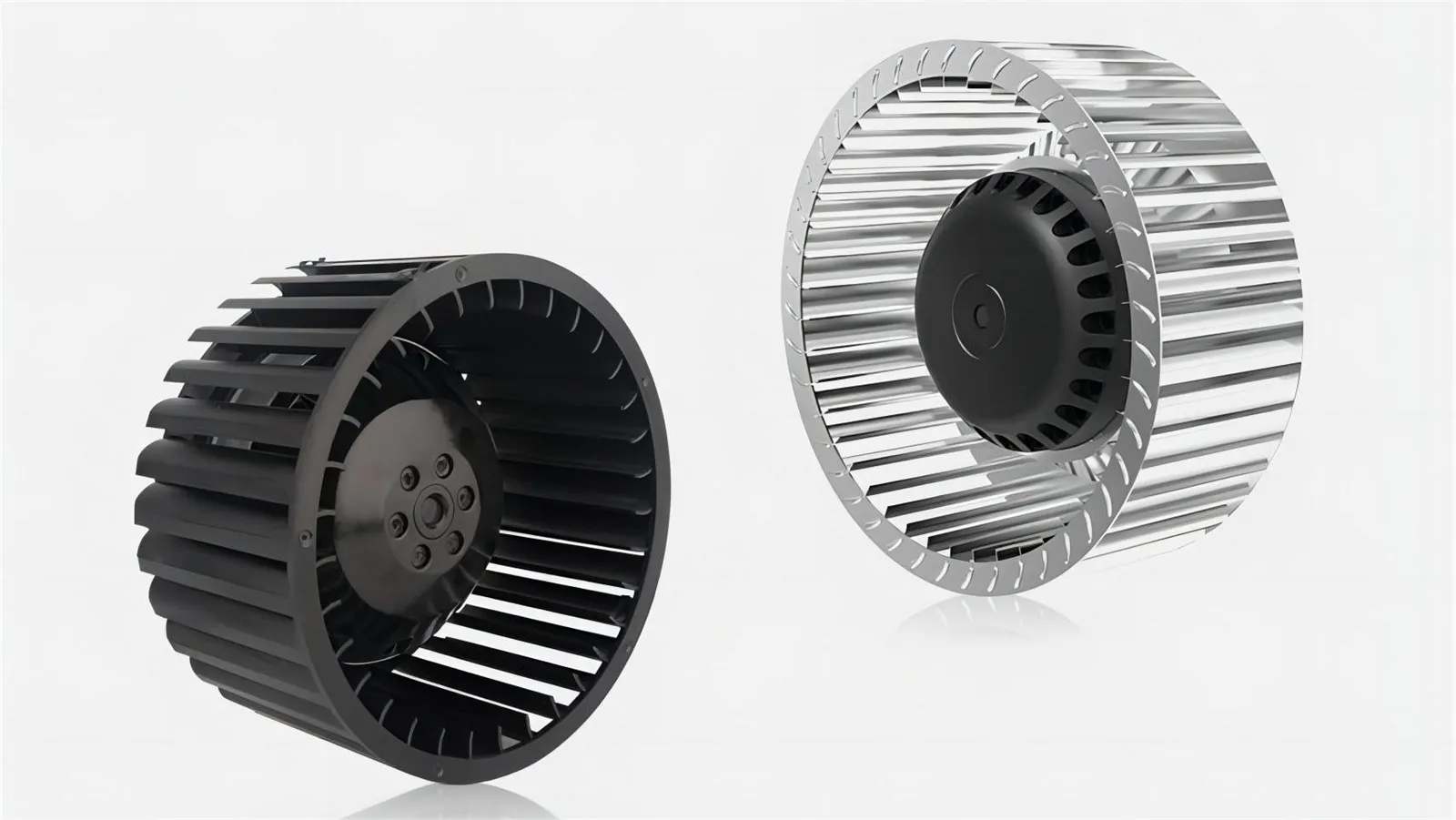

AC Forward Centrifugal Fans

Jellemzők:

Motorvédelem: Termikus túlterhelésvédő (felső)

Körjárók anyag: horganyzott fém

Működési hőmérséklet: -30 fok ~ +60 fok

Feszültség: 230 V, 115 V, 380 V

Védelem típusa: IP54/IP44;

Csapágytípusok: Karbantartás - Ingyenes golyóscsapágyak

Működési mód: Folyamatos működés (S1)

Szigetelő osztály: "B"

Modell	Motor átmérője	Névleges Feszültség	Frekvencia	Névleges Hatalom	Névleges Jelenlegi	Sebesség	Légáramlás	Levegő Nyomás	Zaj	Kondenzátor	Görbe
Modell	mm	V	HZ	W	A	FORDULAT	m³/h	PA	DBA	UF	Görbe
LWFA2E108-072NS	72	230	50	30	/	2550	155	185	53	1	/
LWFA2E120-092NS	92	230	50	50~63	0.25~0.3	2550~2800	206~216	278~391	51~53	1.5	①②
LWFA2E133-092NS	92	230	50/60	83~95	0.32~0.4	2300~2350	278~299	361~464	61~63	2	①②
Lwfa2e140 - 092ns-	92	230	50/60	100~110	0.42~0.47	1500~1600	314~335	330~484	52~58	2	①②
LWFA2E140-092NS-03	92	230	50/60	40~100	0.2~0.42	900~1600	175~340	309~371	32~52	2	①②③
LWFA2E150-092NS-01	92	230	50/60	135~180	0.65~0.82	2600~2850	500~551	464~649	67~71	4	①②
LWFA2E160-092NS-01	92	230	50	68~230	0.3~1	1400~1800	412~525	155~556	58~69	2~4	①②
LWFA4E180-092NS-01	92	230	50	85	0.52	1450	773	196	69	3	①
LWFA4D200-102NT-01	102	230/380	50	330	0.63~.52	1270~1280	1236	227	59	8	①
LWFA4D225-138NT-01	138	220/380	50	300/510	0.81/2.3	930/1320	1339~1761	237~288	59~65	15	①②③
LWFA4D250-138NT-01	102/138	220/380	50	320~900	0.81~4.1	900~1400	1751~2575	165~407	62~72	10~25	①②③
LWFA4D280-188NT-01	138/188	220/380	50	450~1700	0.88~3.2	900~1360	2318~3502	247~464	65~77	15/30	①②③
LWFA4D315-188NT-01	138/188	220/380	50	720~2300	1.5~7.3	870~1360	2987~4429	249~618	249~80	20/30	①②③
LWFA4D355-188NT-01	188	380	50	1150~3500	2.3~5.9	900~1340	4172~5665	412~906	70~80	/	①②
LWFA4D400-188NT-01	188	380	50	1700~4800	3.7~8	700~1400	5974~7313	345~1030	65~82	/	①②③
LWFA6D450-188NT-01	188	380	50	2000~3500	4.1~5.9	680~930	7416~7725	371~639	68~74	/	①②
LWFA6D500-188NT-01	188	380	50	4400	7.6	900	9064	917	75	/	①

Előre ívelt centrifugális ventilátor előnyei:

Magas légáram kapacitás:Az előre ívelt ventilátorok ismertek kiváló légáramlásukról. Az ívelt penge kialakítása lehetővé teszi a nagy mennyiségű levegő hatékony mozgását, így alkalmassá teszi azokat olyan alkalmazásokra, amelyek jelentős légkeringést igényelnek.

Alacsonyabb zajszint:Más ventilátor típusokhoz képest az előre ívelt ventilátorok általában alacsonyabb zajszinten működnek. Az ívelt pengék elősegítik a turbulencia minimalizálását és csökkentik a zajtermelés csökkentését, így azok alkalmassá teszik azokat olyan környezetekre, ahol a zajcsökkentés prioritás.

Költség - Hatékony:Az előremenő ívelt ventilátorok gyakran nagyobb költségek - Hatékonyak a többi ventilátor típushoz képest. Egyszerűbb tervezési és gyártási folyamatuk hozzájárul az alacsonyabb termelési költségekhez, amelyek költségvetést hozhatnak - barátságos választássá a különféle alkalmazásokhoz.

Előre ívelt centrifugális ventilátor korlátozások:

Alacsonyabb hatékonyság a magasabb nyomásnál: A nyomás növekedésével a ventilátor képessége az optimális teljesítmény fenntartásának képessége csökken, ami csökkenti a légáramot és a hatékonyságot. Ezért előfordulhat, hogy az AC előremenő ívelt ventilátorok nem alkalmasak olyan alkalmazásokra, amelyek nagy statikus nyomásképességet igényelnek.

Korlátozott statikus nyomásképesség: Az AC előremenő ívelt ventilátorok jobban megfelelnek a viszonylag alacsony statikus nyomásigényes alkalmazásokhoz. Tervezésüket optimalizálják a magas légáramlás elérésére, de küzdhetnek a jelentős nyomáskülönbség előállításáért. Így az AC -centrifugális ventilátor nem lehet a legjobb választás az alkalmazásoknál, ahol elengedhetetlen a nagy ellenállás vagy a nyomásesés leküzdése.

KérelmekElőre ívelt rajongók:

Az előre ívelt rajongók a legjobb alkalmazásokat találják meg a forgatókönyvekben, amelyek prioritást élveznek a magas légáramlási kapacitás, a mérsékelt nyomásigény és a zajcsökkentés. Néhány általános alkalmazás, ahol az előre ívelt ventilátorokat általában használják, a következők:

HVACSystems:Az előre ívelt ventilátorokat széles körben használják a fűtés, a szellőzés és a légkondicionáló rendszerekben, hatékony légáramot biztosítva a hűtési és szellőztetés céljából a kereskedelmi és lakóépületekben.

LevegőHandlingUNITS:Ezeket a ventilátorokat gyakran légkezelő egységekben alkalmazzák az ipari és kereskedelmi létesítményekben történő levegő keringésére, biztosítva a megfelelő szellőztetést és a levegőminőség fenntartását.

ElektronikaCooling:Az előre ívelt ventilátorok alkalmasak az elektronika hűtésére és a hőkezelés megakadályozására - olyan összetevőkben, mint a számítógépek, a szerverek és az elektronikus házak.

ÁltalánosVEngedély:A centrifugális ventilátor felhasználható általános szellőztetés céljából raktárakban, gyárakban, tornatermekben és más nagy terekben, amelyek megfelelő légmozgást igényelnek.
